LAB [2] Cara Hardreset Cisco Switch 3750

Assalamualaikum Wr.Wb

Kembali lagi bersama saya setelah sekian lama tidak posting karena kesibukan hehehe.
Pada kali ini saya kan membagikan bagaimana cara Hardreset Cisco Switch 3750

A.Pengertian

• Hardreset adalah suatu metode pengembalian konfigurasi perangkat seperti semula/by degault via hardware (perangkat).

B.Latar Belakang

• Hardreset biasanya digunakan apabila kita tidak bisa melakukan reset via software (softreset).Dilakukan apabila kita lupa password sehingga tidak bisa masuk ke sisi konfigurasi perangkat.

C.Maksud dan Tujuan

• Memahami pengertian Hardreset
• Mengetahui langkah-langkah hardreset perangkat Cisco Switch 3450

D.Hasil yang diharapkan

• Mampu menerapkan sesuai step-by-step

E.Alat dan Bahan

• PC/Laptop
• Cisco Switch 3450 + kabel power
• Kabel Console
• Putty

F.Jangka waktu pelaksanaan

• 15 Menit

G.Tahap pelaksanaan

    1. Siapkan perangkatnya terlebih dahulu



    2. Masukkan kabel Console ke port Console yang biasanya berada dibelakang router.Hubungkan juga port USB nya ke PC/Laptop kalian

    3. Masukkan kabel power Cisco Switch 3750 + tekan tombol Mode yang berada disisi pojok kanan router.

    4. Buka Device Manager di PC/Laptop kalian (berlaku hanya untuk Windows).Lihat di menu Ports (COM & LPT) maka akan muncul nama xxxxx Serial/Bridge (COM11).

Port tersebut ada karena kita menancapkan port Serial yang akan digunakan untuk remote Cisconya.Apabila port nya dilepas maka port tersebut akan otomatis hilang.

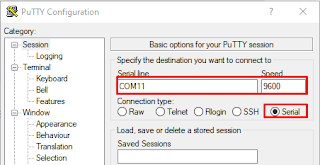

    5. Buka aplikasi Putty.Yang belum download bisa download disini.

Setelah dibuka pilih :

        -> Serial

        -> Serial line : COM11.  Untuk serial line ini menyesuaikan yang di device manager tadi.Apabila di Device Manager muncul COM3 maka di Serial line isikan COM3 juga.

        -> Speed : 9600 (default)

    6. Pastikan setelah terbuka muncul menu berikut.Atau ditandai sengan switch: (baris bawah sendiri).Disini Cisco sudah siap untuk direset config.

    7. Masukkan Command berikut :

        -> flash init        Tunggu sampai prosesnya selesai.

        -> dir flash:        Melihat isi direktori flash.Pastikan apakah ada file vlan.dat dan config.text.Apabila tidak ada langsung bisa kelangkah nomor 10 dibawah

    8. Setelah itu masukkan command del flash:config.text.

Command berikut digunakan untuk menghapus file config.text yang ada di direktori flash.

    9. Selanjutnya menghapus vlan.dat :

        -> dir flash:

        -> del flash:vlan.dat

        ->Tekan y

    10. Setelah itu masukkan command boot untuk mereboot/merestart switchnya.

    11. Tunggu sampai reboot selesai dan switch sudah kembali ke pengaturan defaultnya (pengaturan pabrik).

SELESAI....

H.Kesimpulan

• Untuk resetconfig susah-susah mudah.Apabila sesuai prosedur maka akan mudah.

I.Referensi

• https://fatmin.com/2014/12/02/how-to-reset-cisco-catalyst-3750-back-to-factory-defaults/#:~:text=First%20you%20need%20to%20power,switch%20prompt%20as%20shown%20below.&text=flashfs%5B0%5D%3A%20flashfs%20fsck%20took%2011%20seconds.
